Test: MSI MPG Z790 Carbon WiFi

MPG Z790 Carbon WiFi från MSI är ett mellanklasskort med flaggskeppsambitioner för den krävande användaren.

När det kommer till MSI:s indelning av moderkort, och övriga komponenter, i olika klasser så representerar MPG-modellerna något av en mellanklass som ligger mellan toppskickets MEG och de lite enklare MAG-enheterna. Men till detta kort känns det lite som att MSI valt att basera kortet på föregående series MEG-kort för att sedan skala bort några funktioner. För när det kommer till konstruktionskvaliteten på MPG Z790 Carbon WiFi så ligger den absolut i det översta skicket.

Extrem värmeavledning

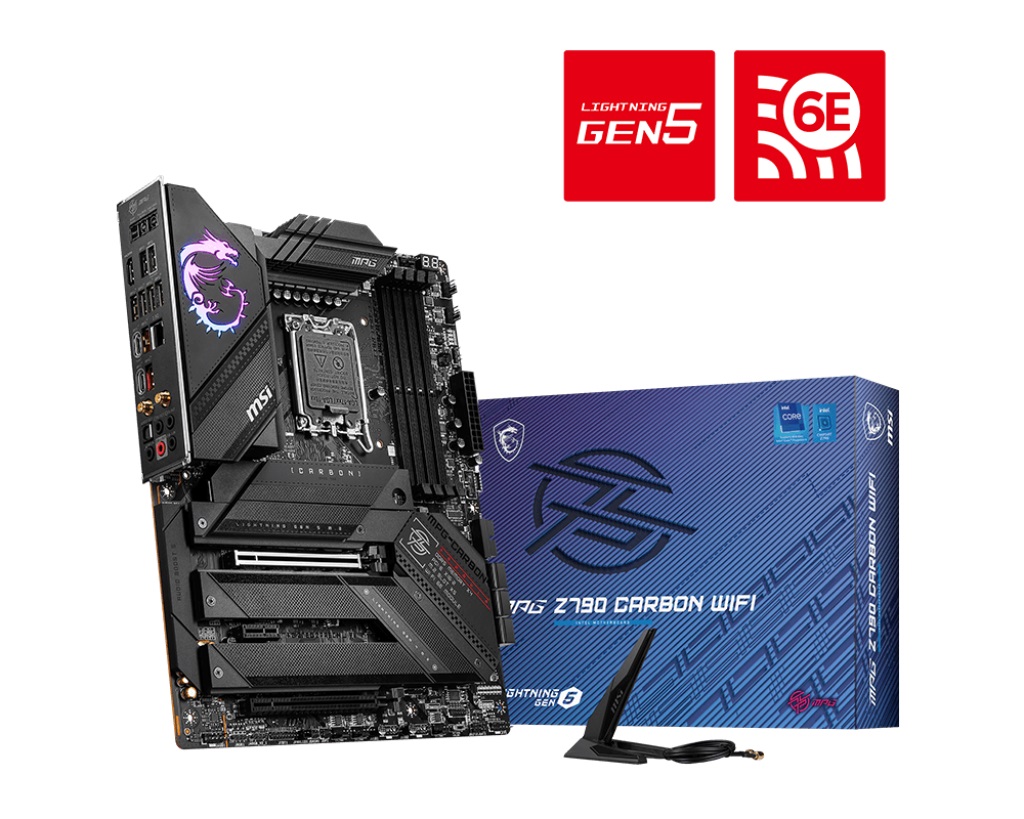

MSI:s kort är ett ATX-baserat moderkort som baseras på LGA1700-sockeln vilket ger stöd för både tolfte och trettonde generationens Intel-processorer. Det första vi uppmärksammar när vi packar upp kortet är dels dess ganska höga vikt, dels att kortet till stora delar är täckt med svarta, korsmönstrade, värmeavledande flänsar – två delar som brukar borga för en god överklockningspotential.

Dessa flänsar börjar från kortets övre kortsida där den förmonterade IO-panelen täcks med en stor sköld vilken dessutom är försedd med MSI:s klassiska RGB-logga. Denna L-formade fläns länkas samman med högeffektiva värmeavledningsrör som via effektiva 7W/mK termiska plattor ser till att hålla såväl kondensatorer som kortets 19+1+1 strömfasdesign sval även under långvarig maxbelastning.

Till detta har MSI även placerat en lite större, snett vinklad, fläns över korts huvudkrets vilket ser till att bibehålla stabiliteten på ett mycket bra sätt och vars kyleffekt är betydligt bättre jämfört med vårt föregående Z790-kort från MSI, där vi denna gång uppmäter nästan 6,5 grader lägre snittemperatur. Men kylningen stannar inte här utan även kortets samtliga M.2-platser, vilka är fem till antalet, är försedda med en mycket effektiv dubbelsidig kyllösning.

Vi blir däremot först lite förvånade över M.2-platsernas placering. Detta då kortet, som kommer med en Gen 5 x4-plats och fyra Gen 4 x4-platser, inte har Gen 5-platsen satt högst upp utan som plats två i ordning från toppen sett. Detta gör att denna plats får en aning mindre passiv yta för kylning vilket vi tänkte skulle kunna bli ett potentiellt bekymmer då platsen sedan ligger placerad mellan en potentiellt varm Gen 4-disk och kortets PCIe Gen 5 x16-slot som även den troligen kommer att generera en del värme.

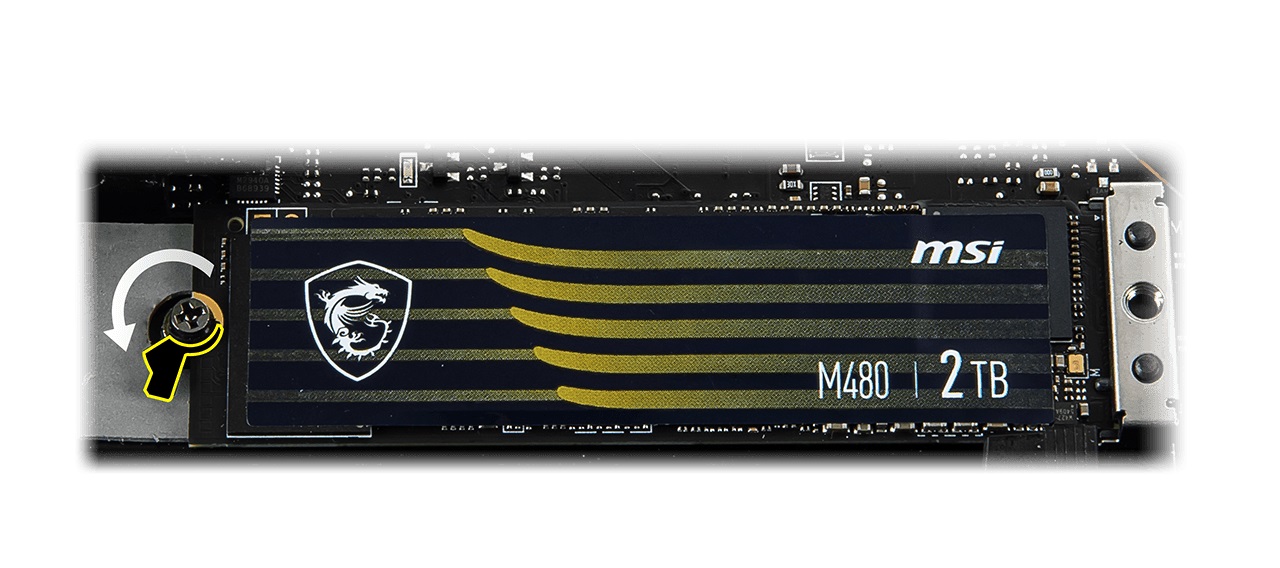

Men efter mätningar över de båda övre M.2-platserna så visar det sig att MSI:s tekniker har tänkt helt rätt. Värmen från processorsockeln strömmar nämligen, som på alla processorer, ut över den övre M.2-platsen vilket gör att dess temperatur faktiskt ligger dryga fyra grader över den andra M.2-platsen, så hatten av för MSI. Ytterligare ett plus när det kommer till de övre två M.2-platserna är att den övre är försedd med MSI:s nya kylflänsfäste vilken gör det möjligt att montera och ta bort flänsen helt utan skruvmejsel. I stället används ett sorts snäppfäste som spänner fast flänsen mot M.2-enheten och som vi kan öppna med ett lätt tryck på kortsidan av flänsen. Till detta kommer båda platserna med EZ M.2 clip som gör att vi fäster eller tar bort själva disken med hjälp av ett enkelt vred.

Anslutningar för allt

Förutom M.2-lagringen erbjuder kortet sex SATA 3-anslutningar vilket gör att vi kan sätta upp en Raid 0, 1, 5 eller 10 över både SATA- och NVMe-gränssnittet. Vi nämnde ovan att kortet har en PCIe Gen 5 x16-plats vilken är utrustad med en stålförstärkt ram. Under denna finner vi även en PCIe Gen 3 x1 samt en PCIe Gen 4 x4. Även här har MSI tänkt till och placerat Gen 4-platsen längst ner vilket gör det möjligt att använda ett fullstort Gen 5-grafikkort och ändå ha utrymme kvar för att använda den näst snabbaste expansionsplatsen. I övrigt finner vi även fyra interna USB 2-anslutningar, dubbla USB 3.2 Gen 1 samt en USB 3.3 Gen 2 x2.

Sett till övriga anslutningar på moderkortet så finner vi dubbla P8-anslutningar, fem fyrapinnars systemfläktsanslutningar, en CPU och en vattenpumpsanslutning. Dessutom finns dubbla ARGB- och en RGB-anslutning. Dessa kompletteras med en liten brytare på kortet som gör att vi enkelt kan stänga av kortets LED om vi vill bygga en mer diskret rigg. Utöver detta erbjuder MPG Z790 Carbon WiFi-kortet även  en klassisk två-siffrors debug-LED och fyra mindre EZ debug-LED:er som visar på vilken VGA, DRAM, CPU eller bootprocess som orsakar problem om datorn skulle låsa sig.

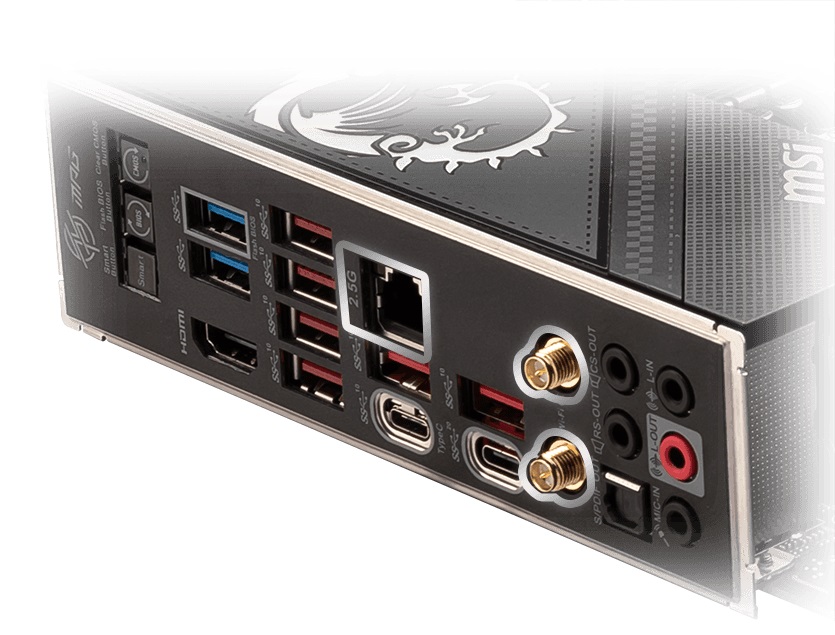

Vi går vidare med kortets IO-panel som även den har en smart planering, även om den inte är fullt utnyttjad. Högst upp hittar vi en kombinerat Clear CMOS-knapp som vi, när datorn är avstängd, kan trycka in i dryga fem sekunder för att återställa BIOS till sina standardinställningar. Under denna finner vi en Flash BIOS-knapp vilken vi, tillsammans med den övre av nästa kolumns USB 3.2 Gen 1-portar, kan använda för att uppdatera BIOS från ett USB-minne utan att kortet har vare sig CPU eller minne installerat. Detta är en mycket användbar funktion när vi exempelvis ska uppgradera till en ny CPU-serie som tidigare BIOS inte har stöd för. Längst ner i den första kolumnen finns en ”smart knapp” som kan användas för fyra olika ändamål: starta om datorn, stänga av eller sätta på samtliga av kortets LED, starta om datorn i säkert läge eller maximera samtliga fläktars hastighet.

I nästa kolumn finns som sagt dels BIOS-update porten i par med ytterligare en USB 3.2 Gen 1-port, dels en HDMI-port. Totalt rymmer IO-panelen även sex USB 3.2 Gen 2-portar, en USB-C 3.2 Gen 2 och en USB-C Gen 2 x2. Tyvärr finns inte någon Thunderbolt 4-port. Ser vi till nätverksanslutningar så finner vi både en 2,5 Gigs LAN-port och senaste Wi-Fi 6E kombinerat med Bluetooth 5.3 vilken tillsammans med den medföljande, magnetförsedda, externa antennen ger en stabil och hög trådlös anslutning.

Hög överklockningspotential

IO-panelen avslutas med fem analoga och en optisk S/PDIF-anslutning vilka drivs av Realteks ALC4080 Codec som tillsammans med MSI:s utmärkta mjukvara ger oss en riktigt bra stomme för allt från spelande och filmtittande till musiklyssnade eller arbete med ljud i ett mer produktivt syfte.

Vi kommer så till de riktigt roliga delarna med detta kort och detta i form av CPU- och minneshantering. Kortet stödjer DDR5 på upp till 128 gigabyte med en topphastighet på 7600 megahertz och XMP3-stöd. Tyvärr är kortet aningen känslig för minneskonfigurationen och baserat på både tillverkare och minnesmoduler är kortet olika kapabelt beroende på om vi använder en, två eller fyra minnesbanker. För att nå maximal prestanda är det så klart singelbankskonfiguration som gäller, men kortet har mycket hög potential även i dualband-uppsättning där vi med minnen från både Corsair, Gskill och Kingston uppnår 6600 megahertz. När vi däremot växlar över till alla fyra banker hade vi bara tillgång till SK Hynix där vi får nöja oss med 5600 megahertz.

Vi avrundar med processorn där vi använde Intels Core i9-13900K. Med ett slutet vattenkylt system baserat på en 420 millimeters radiator så toppar kortet på 6,1 gigahertz utan att vi lägger allt för mycket tid på optimering och utan att temperaturen blir riskabelt hög. Så gissningsvis finns här ytterligare utrymme för att trissa vidare frekvensen än högre.

SPECIFIKATIONER

• Tillverkare: MSI, www.msi.com
• Cirkapris: 6 300 kr inkl. moms, 5 040 kr exkl. moms
• Format: ATX
• Sockel: Intel LGA1700
• Chipset: Z790
• Minne: 4 banker, max 128 GB DDR4@7600+ MHz
• Grafikutgångar: HDMI
• Expansionsplats: 1 st PCIe Gen 5 x16 + 1 st Gen 4 x16@x4 + 1 st PCIe Gen 3 x1
• Lagring: 4 st PCIe Gen 4 x4 + 1 st PCIe Gen 5 x4 + 6 st SATA 3
• Nätverk: Intel 2,5 Gbps + Wi-Fi 6E
• USB: 2 st USB 3.2 Gen 2×2, 7 st USB 3.2 Gen 2, 4 st USB 3.2 Gen 1, 4 st USB 2

• Audio: Realtek CODEC ALC4080
