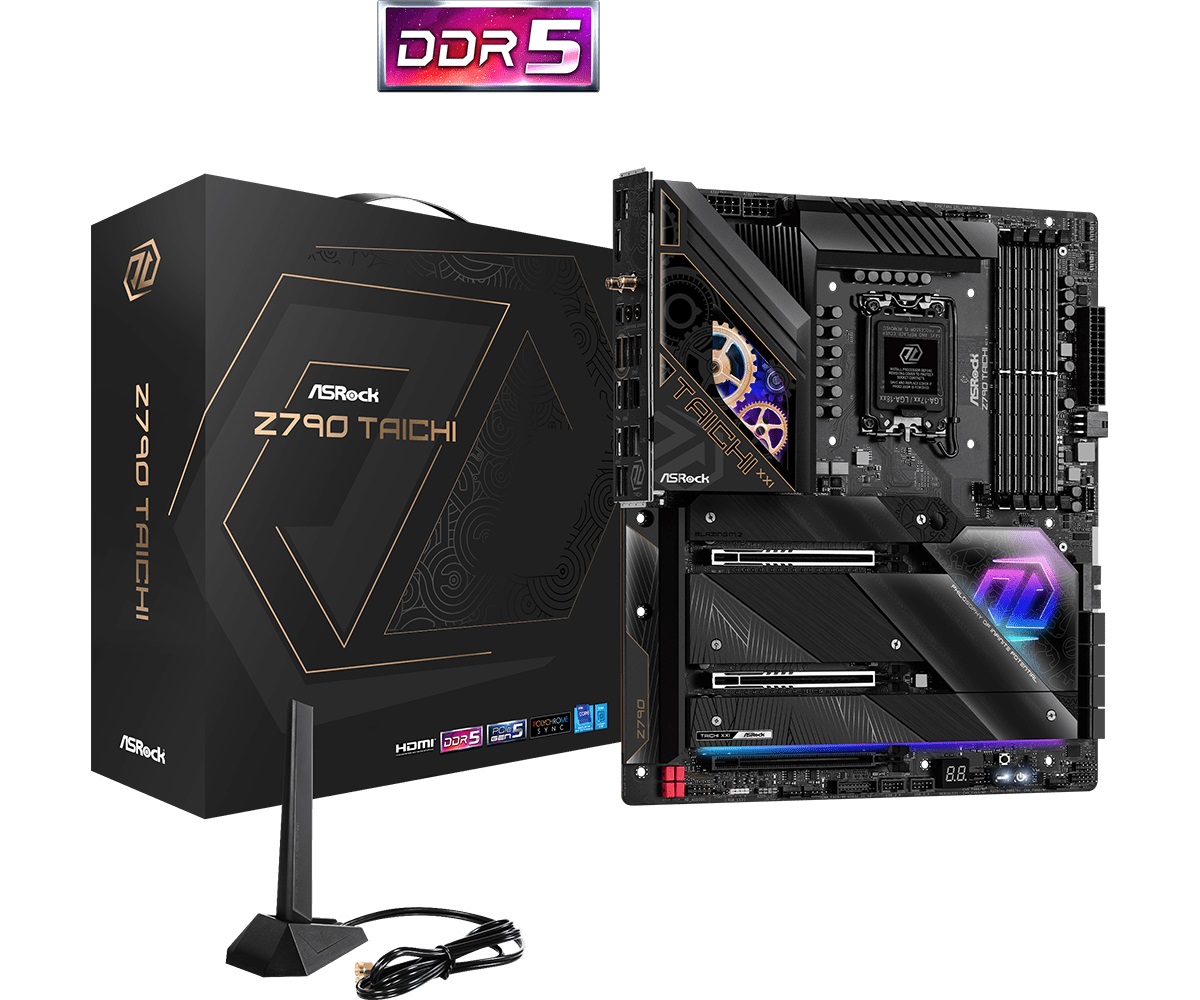

Asrock Z790 Taichi

Ett mäktigt EATX kort som checkar de flesta boxar

Efter ett par lite mer tysta år från Asrock sida så har vi återigen lyckats få till ett intressant moderkort för testning. Det handlar om företagets Z790 Taichi kort, en serie som blivit alltmer komplett för varje modell vi testat och där de estetiska valen blivit allt mer harmoniska och tilltalande. Så det var med stor förväntan som vi placerade kortet i vår testrigg.

Exklusiv design

Asrock Z790 Taichi är som sagt ett EATX moderkort som mäter 30,5 cm x 26,7 centimeter. Trots det lite större formatet så är det ett kort som inte upplevs som stort vilket helt klart beror på dess design. Kortet har en relativt platt design med en lägre nivå av svarta kylflänsar som täcker M2 platserna samt en RGB baserad fläns som täcker kortets huvudchip.

Till detta så finner vi en lite högre nivå av kraftigare kylflänsar som täcker den fasta IO panelen och kortets VRM lösningar som även dessa är svarta men där dessa fenbaserade struktur delvis döljs för att skapa en mer homogen överdel.

När det kommer till strömmatningen så kommer kortet med dubbla P8 kontakter vilka sitter i en rak linje från flänsarna vilket gör dem hyfsat enkla att ansluta även om det är tight. Däremot blir de lite svårare att plocka bort om så skulle behövas. Till denna så finner vi en 24 pinnars ATX kontakt samt en sexpinnars, tolvvolts anslutning vilken är för kortets snabbladdningsanslutning.

Den senare är, precis som kortets åtta SATA portar samt ena USB3.2 Gen1 port vinklad i 90 grader för enkel och snyggare kabeldragning. Detta är normalt en fördel men då kortet är av EATX format så kan vissa chassin ha sina genomgångar placerade så att det blir tight med en vinklad anslutning så här kan det vara värt att kontrollera innan.

Till denna så finns även en frontmonterad USB-C 3.2 Gen2x2 port samt ytterligare en USB3.2 Gen1 port placerar i nederkanten tillsammans med dubbla interna USB2 anslutningar vilka är perfekta för interna fläkt och RGB hubbar eller styra olika typer av pumpar med mera.

När vi så ändå pratar anslutningar på moderkortet så finns här även ett stort utbud av fläkt-,  vattenpumps- och LEDanslutningar vilket omfattar: sex kombinerade fyrpinnars fläkt/vattenpumps anslutningar, en anslutning för CPU kylare och en kombinerad CPU/vattenpump anslutning. På RGB sidan så får vi totalt fyra anslutningar varav tre är för ARGB. Slutligen så har kortet även försetts med tre fysiska snabbknappar i form av ström, resett och clear CMOS samt en bra placerad Debugg LED vilket gör kortet komplett i detta hänseende.

Snygg IO-panel

Vi fortsätter med IOpanelen som direkt när vi ser den väcker två tankar. Den första är att den är designad och färgglad där Asrock i flera nivåer ta upp Taichis karaktäristiska drev eller kugghjul. Dessutom så har anslutningarna fått ett lite större färgspann än vi är vana vid för att på detta sätt indikera olika typer av anslutningar vilket underlättar vid anslutning.

Den andra del som vi tänker på är att panelen inte är fullt utnyttjad utan det är lite för mycket tomrum här. Till exempel så hade vi gärna sett samma knappar som på moderkortet för start och resett samt någon knapp för biosuppdatering men framför allt så föredrar vi audiolösning som har en fullskalig 5+1 anslutning till skillnad från nuvarande lösning som bara har en digital samt dubbla analoga portar. Intressant är även att dessa portar av någon anledning är placerade i mitten av panelen till skillnad från i kanten som bruklig är.

Oavsett vilket så drivs audioportarna av Realteks ALC4082 chip vilken kompletteras av ESS SABRE9218 DAC för den frontmonterade ljudporten och Nahimic Audio lösning vilket tagits fram av Steelseries och som tillsammans skapar ett riktigt rent och bra ljud oavsett om vi använder hörlurar eller högtalare och som fram för allt passar för både spelande som andra former av underhållning.

Tillbaka till IOpanelen där vi totalt får dubbla USB2 portar, en HDMI, dubbla RJ45 i form av en Intel I219V och en 2,5 gigs Killer E3100G port, sex USB3.2 Gen1, dubbla USB3.2 Gen2 och dubbla TB4 anslutningar vilket i det närmaste maximerar de USB behov vi kan tänkas ha. Avslutningsvis så finns här dubbla antennutgångar vilka är kopplade till Killers 802.11ax Wi-Fi 6E och BT anslutning där fram för allt den förstnämnda är riktigt bra med en stabil anslutning med låg latens.

Prestanda i toppklass

Vi går så tillbaka lite och återkommer till lagringen. Kortet erbjuder nämligen totala fyra M2 platser varav tre är renodlade 2260/2280 Gen4x4 platser vilka är placerade mellan den första och andra PCIe slotten samt under den andra. Denna uppdelning gör att vi kommer år de nedersta två även om ett grafikkort på upp till tre slot är anslutet.

Till dessa så får vi även en M2 plats som förutom stöd för Gen4 även har stöd för senaste Gen5x4 med en teoretisk maximal genomströmning på 128 gigabit per sekund. Denna anslutning är placerad precis ovanför den översta PCIe slotten och här har Asrock en smart, men lite snål, lösning.

För om vi vill använda en mer högpresterande Gen5 disk, som normalt även blir mycket varmare jämfört med en Gen4, så kan vi enkelt byta den förmonterade kylare mot en specialdesignad kylare som ska vara betydligt mer effektiv. Vi har däremot inte kunnat bekräfta detta då denna kylare inte medföljer utan är ett köpbart tillbehör.

Ser vi sedan till PCIe platserna så erbjuder kortet dubbla Gen5X16 platser vilka kan köras som X16 eller X8/X8. Båda av dessa slot har en kraftfull sköld runt slotten för att hjälpa till att avlasta tyngre grafikkort. Avslutningsvis så finner vi även en PCIe Gen4X16@4 slot längst ner på kortet. Vad vi däremot saknar är en sidoplacerad lösning för att lösgöra den översta PCIe platsens diskreta grafikkort.

Vi hittar även en likande forma v sköld runt korets minnesbanker. Detta både för att ge bättre stabilitet när minnen med kraftigare kylning används men primärt så är detta för att skapa bästa tänkbara signal mellan minne och minnesplatserna för att på detta sätt optimera överklockningspotentialen.

Detta märks då kortet har stöd för överklockning på upp till, och över, 7200 megahertz vilket kan uppnås antingen via manuell överklockning eller genom att använda kortets olika XMP profiler. Värt att notera är att för att lyckas bra med överklockningen så kommer strömmatningen att öka och från 6600 megahertz så krävs 1,4 volt. Vid våra tester så lyckas vi även nå 7200 megahertz med en singelbank men detta vid 1,45 volt vilket resulterade i ett mycket varmt minne. För bästa resultat så bör du som vanligt basera valet av minne på Asrocks QVL lista.

Vi avrundar med processorn där vi använde Intels I9-13900K enhet tillsammans med Cooler Masters specialutgåva av PL360flux som kylare. Vi provade här ett flertal olika inställningar men i vårt fall var den optimala överklockningen över samtliga prestandakärnor 5,6 gigahertz vid 1,385 volt. Men vi kunde även överklocka en kärna till 6 800 megahertz vid 1,42 volt. Då värmen inte var något akut problem så känns det som att kortet har än mer att ge och vi hoppas få möjlighet att fortsätta testerna med detta och återkomma med en uppdatering.

Precis som övriga större moderkortstillverkare så erbjuder Asrock dessutom ett brett utbud av mycket bra programvaror för allt från övervakning till mer AI baserad, automatiserad, överklockning.

SPECIFIKATIONER

• Tillverkare: Asrock, www.asrock.com
• Cirkapris: 6 975 kr inkl. moms, 5 580 kr exkl. moms
• Format: EATX
• Minne; 4 banker DDR5-7 200 MHz
• Strömfaser: 24+1+2
• LAN: Killer E3100G 2,5 Gigs + Intel I219V
• Ljud: Realtek ALC4082 + ESS SABRE9218 DAC
• Trådlös: WiFi6E +BT V5.2
• USB: 2st TB4, 1st USB3.2 Gen2x2, 2st USB3.2 Gen2, 10st USB3.2 Gen1, 6st USB2
• PCIe: Gen5 2st x16 + Gen4 1st x16@4
• M2: 3st Gen4x4 + 1st Gen4/5 X4
