Installera M.2-disken
Vi har så kommit fram till de sista måstestegen sett till vårt systems hårdvara och detta i form av lagring samt minne.

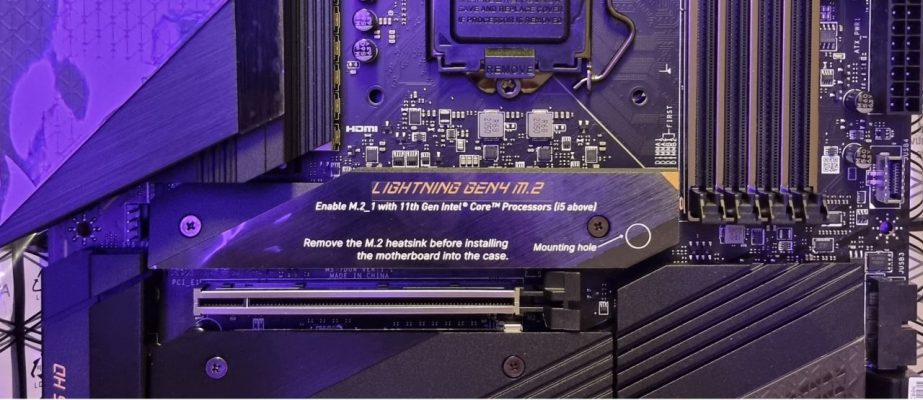

Vi börjar med att koppla in vår lagringsenhet som denna gång är en PCIe Gen 4-disk från Samsung som heter 980 Pro. För att kunna ansluta disken måste vi först lokalisera rätt M.2-plats. I vårt fall var det ganska enkelt då platsen är tydligt uppmärkt och är placerad under CPU-hållaren.
Vi använder moderkortets M.2-kylning

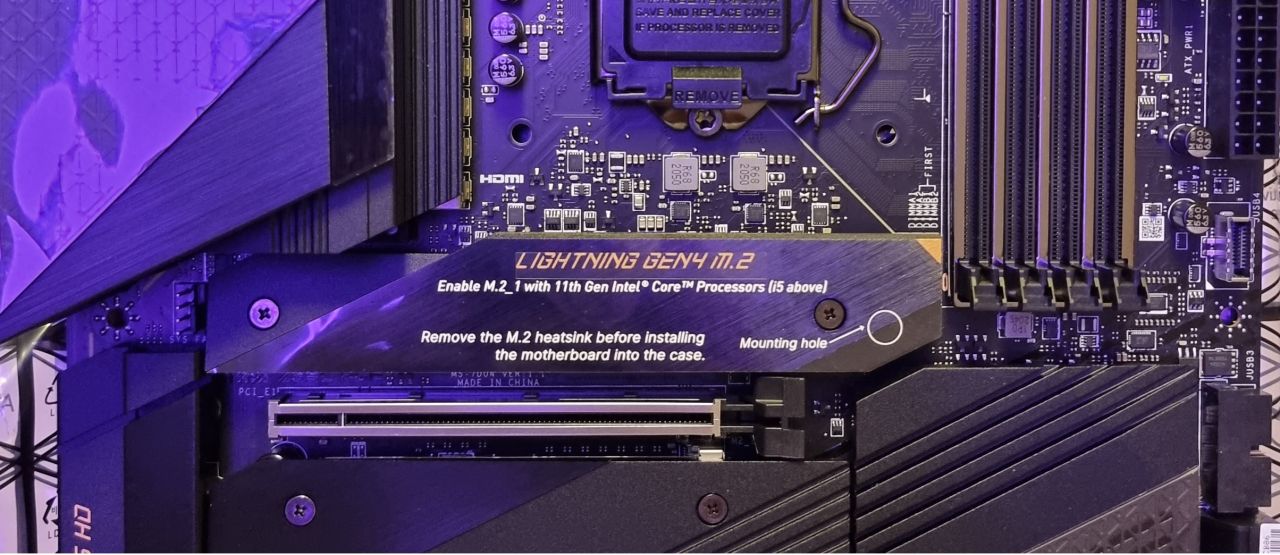

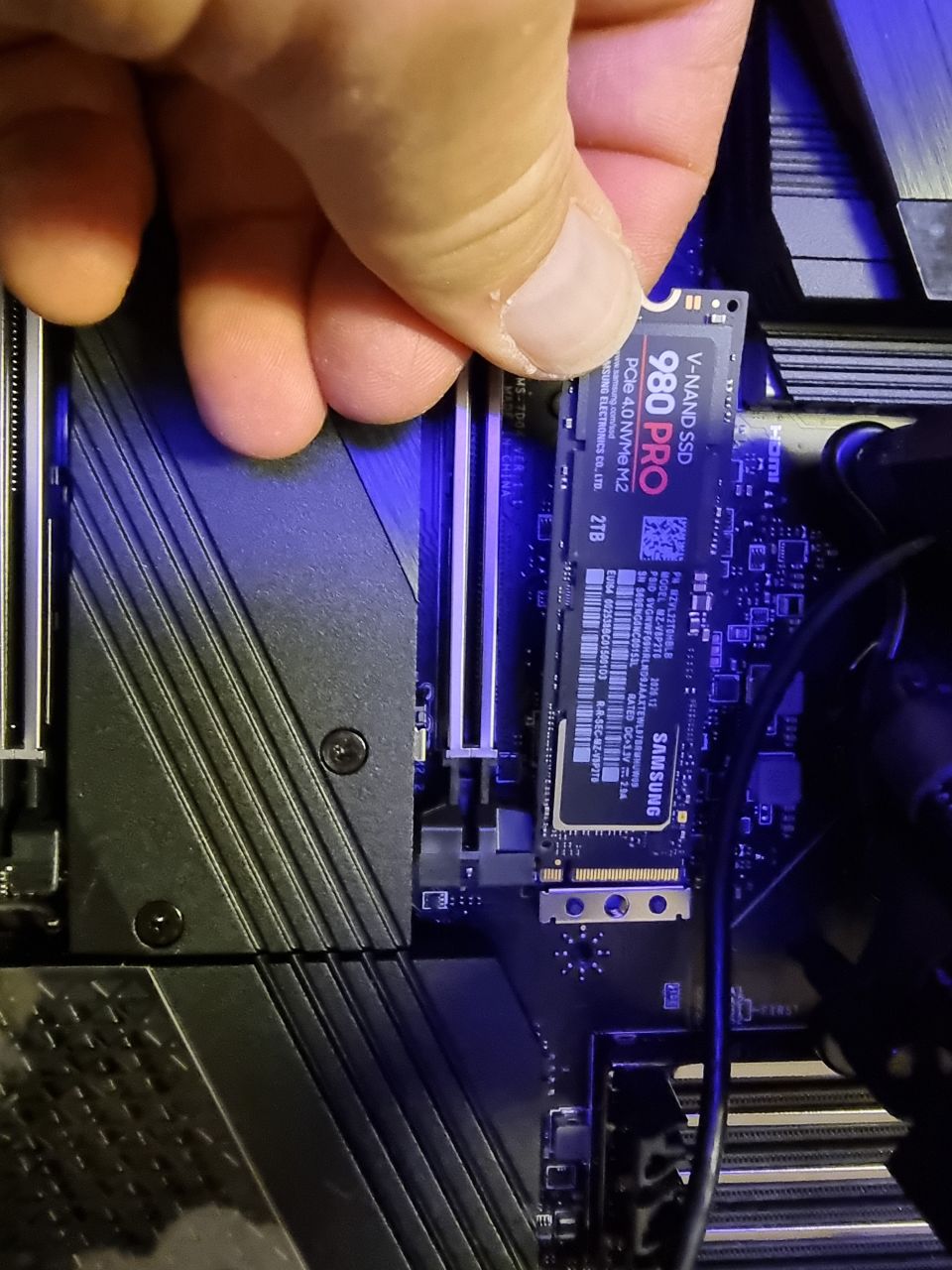

För att komma åt själva platsen skruvar vi upp de två skruvar som håller den förmonterade passiva kylflänsen på plats. När denna är borta ser vi hållaren för M.2-enheten. Vi stoppar in vår 980 Pro-disk genom att lätt vinklat passa in den i den skåra som finns i M.2-hållaren. I den andra änden måste disken skruvas fast med en liten skruv. Denna, tillsammans med distanser som skruven ska passa i, följer alltid med moderkortet. Du använder en fin kryssmejsel för att fästa den lilla skruven.

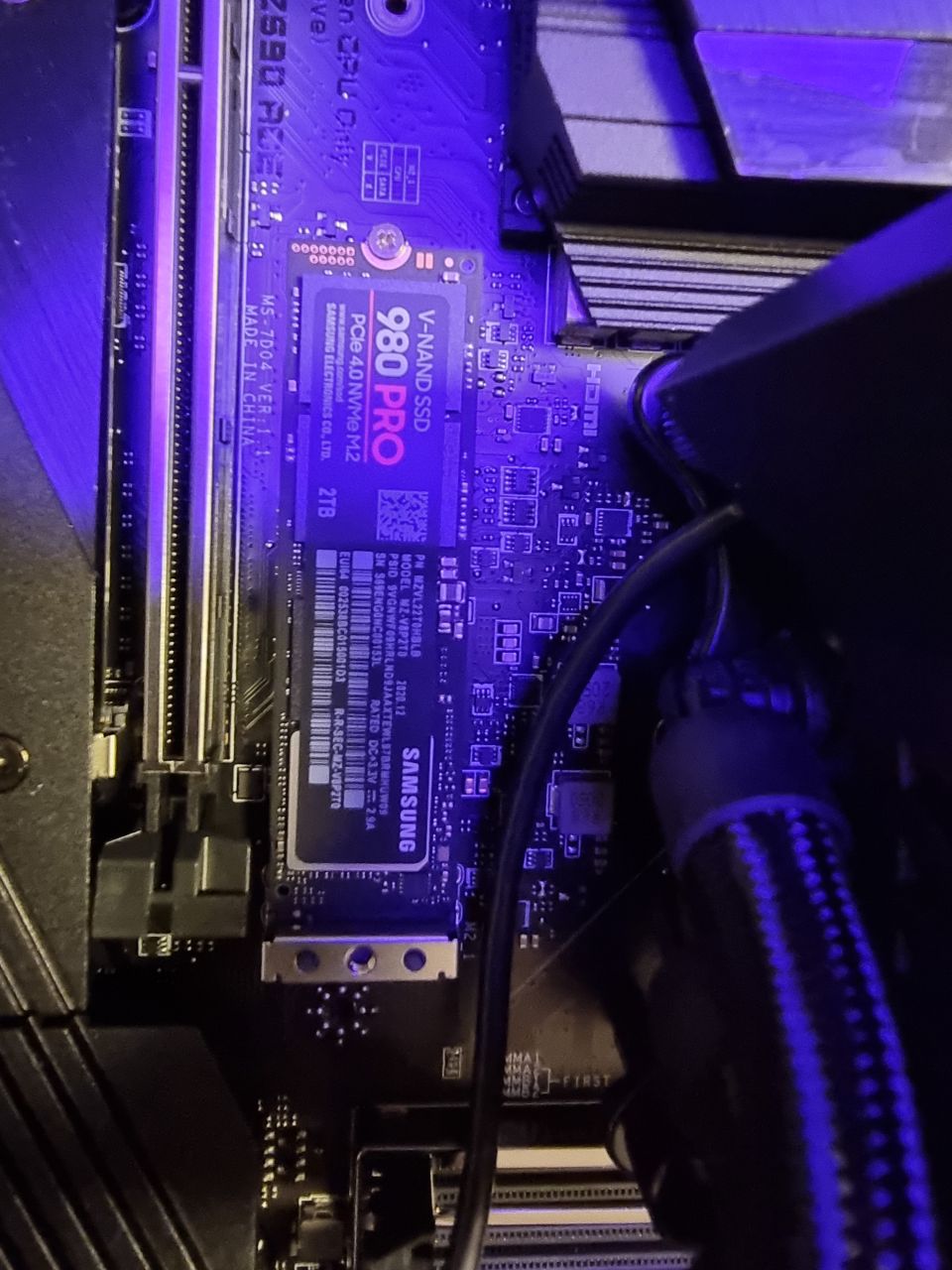

När disken sitter på plats monterar vi fast den passiva kylflänsen igen med två skruvar och i samma veva tar vi bort den plastfilm som ligger ovanpå flänsen. När vi gör detta passar vi på att plocka bort motsvarande film på den fasta IO-panelens ovansida.
